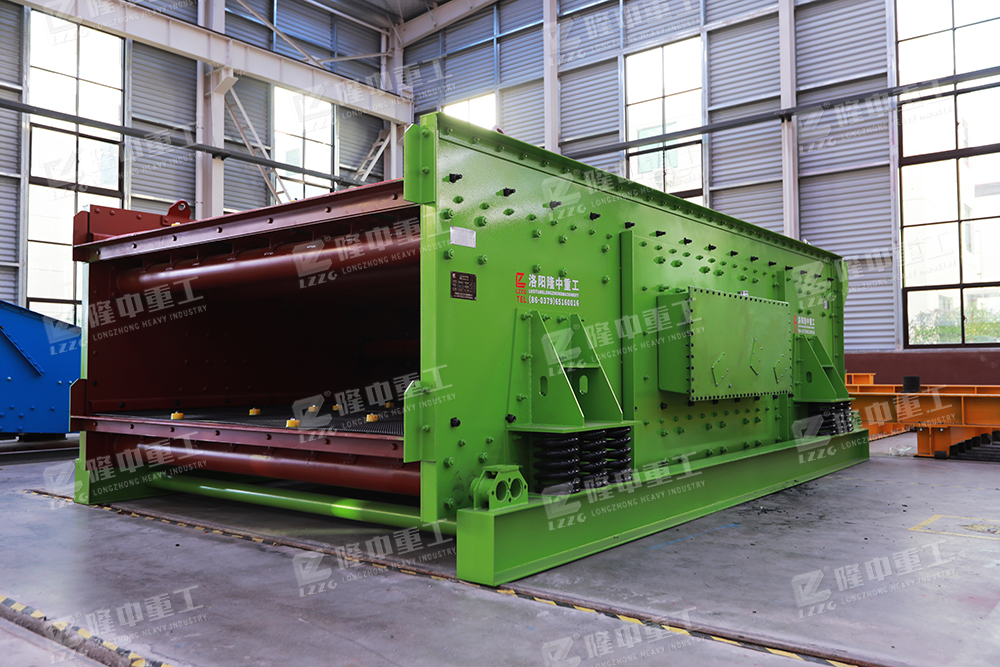

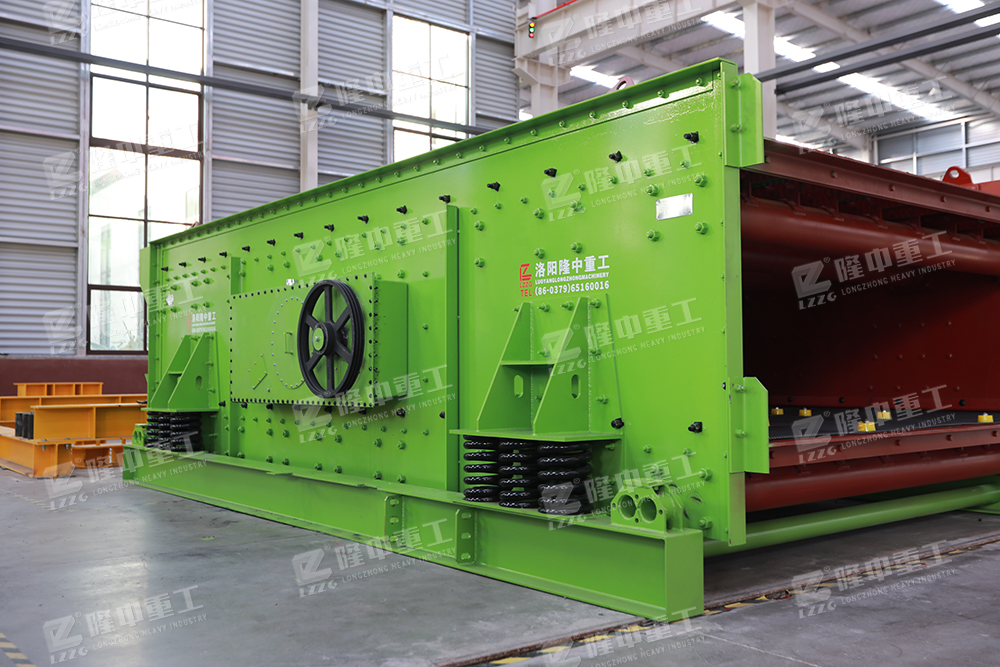

三軸橢圓振動篩
產品簡介：
三軸橢圓振動篩是我公司研發的一款高性能篩分設備，是以三組激振器為激振源，篩箱上任一點的運動軌跡為一個直線橢圓，物料在篩面做直線橢圓運動，兼有水平直線振動篩和圓振動篩的優點，透篩性好、處理能力大、水平安裝的特點。具有更大的處理量和更高的篩分效率。
應用范圍：
三軸橢圓振動篩適用于煤炭、礦山、砂石骨料的干式、濕式篩分，占地空間小，結構緊湊，處理量比同型號設備提高70%，并且設備振動幅度、振動頻率、振動方向角均可按照不同客戶要求調節。
工作原理：
以三軸塊偏心激振器為激振源，以橡膠支承彈簧為彈性元件，以篩箱激振器等為可動部分的篩分設備。其振動器的三根軸上裝有相等偏心質量、相同偏心半徑的配重塊。動力由電機經皮帶傳遞至主動軸，再經速比為1的齒輪進行傳動，使三根軸同速旋轉，從而產生激振力，使篩箱作強制連續的橢圓運動。物料以此運動為動力，在水平的篩面上沿圓周方向作不斷的拋擲運動，在拋起松散分層的同時向前運動，周而復始地完成粒度分級和向前輸送的過程。
三軸橢圓篩的激振器是由三根并列的振動軸組成,位于篩箱一側的振動軸的一端裝有速比為1的互相嚙合的三個齒輪; 振動篩工作時，電機皮帶傳動裝置帶動激振器的三個齒輪旋轉，由于三根軸上均裝有相等的偏心質量、相同的偏心半徑的配重盤，由等參數的齒輪同步連接，因此篩箱的運動軌跡呈現為橢圓形，即單軸振動篩的圓運動軌跡和雙軸振動篩的直線運動軌跡的合成運動軌跡。橢圓的運動軌跡可以使物料擁有更大的運行速度，提高設備的產量。
產品優勢：
1、三軸振動篩的運動軌跡為橢圓形，是單軸篩的圓運動和雙軸篩的直線運動軌跡的合成。
2、長軸可起到對物料的拋射作用，短軸可以清理篩孔，同時綜合了圓篩的分級，松散物料快，不易堵孔，處理能力大特點。
3、三軸橢圓振動篩結構可靠、激振力強，篩分效率高、重心低等特點。
